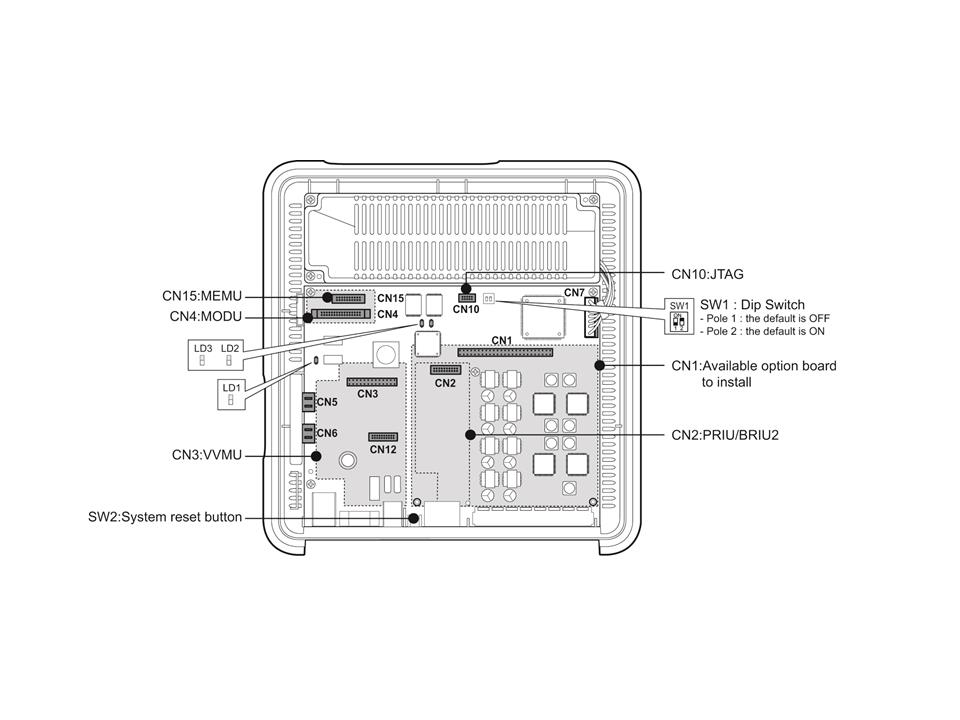

Системный блок KSUI управляет передачей информации между периферийными платами, контролирует все ресурсы системы, регулировку коэффициентов усиления сигналов импульсно-кодовой модуляции (PCM), генерирует системные тональные сигналы, управляет обработкой вызовов. На материнской плате MBUI, входящей в состав системного блока, находятся переключатели для защиты системной базы данных и инициализации системы. Встроенный порт локальной сети LAN обеспечивает доступ к веб-интерфейсу настройки системы iPECS eMG80 и основных каналов VoIP. Кроме того, для обеспечения возможностей резервного копирования и восстановления системной базы данных на материнской плате имеется порт USB.
В системный блок KSUI входят следующие компоненты:
Дополнительные интерфейсные платы, доступные для установки в системный блок KSUI включают в себя:
Дополнительные модули, доступные для установки в системный блок KSUI включают в себя:
Система iPECS eMG80 использует цифровую IP-совместимую архитектуру и предоставляет пользователям доступную, гибкую и мощную телекоммуникационную платформу, способную поддерживать от 8 до более чем 100 абонентских терминалов, которые легко устанавливать, настраивать и использовать. Система iPECS eMG80 поддерживает следующие интерфейсы соединительных линий: аналоговые, цифровые, линии ISDN, каналы SIP и H323. Для достижения гибкости и простоты использования доступна линейка пользовательских терминалов, в том числе собственные системные цифровые и IP-телефоны, а также стандартные SLT и SIP-телефоны. Кроме того, для обеспечения мобильности в системе доступны различные беспроводные терминалы, включая терминалы DECT и WiFi, а также программные клиенты для смартфонов и ноутбуков.
Система легко устанавливается и наращивается, что достигается установкой дополнительных плат расширения для удовлетворения потребностей клиентов и использованием стандартных разъемов для проводных подключений. Управление системой через веб-интерфейс упрощает процесс локального и удаленного администрирования. Возможность программирования системы с цифрового системного телефона администратора идеально подходит для небольших изменений конфигурации по требованию конечного пользователя.
Возможности системы охватывают все основные функции современной телекоммуникационной платформы, такие как автоматическая переадресация входящего вызова, ручной перевод вызова, CID и АОН, музыка при удержании и т.д., а также расширенные функции, включая встроенный многоуровневый сервис автооператора и голосовой почты с отправкой уведомлений на мобильный телефон и по электронной почте. Кроме того, система iPECS eMG80 обеспечивает работу с телекоммуникационными приложениями Ericsson-LG: сервера UCS, программного телефона Phontage, системы управления отелями (PMS), системы записи телефонных переговоров (IPCR), компьютерной телефонии CTI и iPECS Communicator (Android & IOS).
Показатели емкости системы.
Общие параметры.
Параметр | Емкость |
Соединительные линии | Максимум 74 |
Абоненты | Максимум 140 |
Операторы | 4 |
Порт LAN | 2 (1 для KSU и 1 для VVMU) |
Каналы модема | 1 (MODU) |
Последовательный порт (RS-232С) | 1 |
Порт USB Host (2.0) | 1 |
Вход датчика контроля за состоянием контактов внешней сигнализации / Дверной звонок | 2 (1 на блок KSU) |
Реле управления внешними устройствами | 2 (1 на блок KSU) |
Источник музыки для режима удержания | 1 Внутренний: выбор из 13 мелодий 1 Внешний источник 5 портов SLT-телефонов 3 голосовых сообщений VSF |
Цепи аварийного переключения линий | Максимум 6 (1 на KSU, EKSU, CH204, CH408, CS416) |
VSF Устройство 1: Встроенная система автооператора и голосовой почты (AA/VM) при наличии модуля MEMU VSF Устройство 2 (VVMU) | 4 канала (2 канала по умолчанию, 2 канала по лицензии), 1 час
15 часов (лицензия не требуется) 4 канала и 15 часов (по лицензии), 1 час (по умолчанию) |
Конференц-каналы | 148, 3-13 участников или неограниченная 3-сторонняя |
WTIB | 1 |
DECT-терминалы | 48 |
Встроенные каналы VoIP | 8 (2 канала по умолчанию, 6 каналов по лицензии) |
VoIP каналы модуля VVMU | 8 каналов (по лицензии) |
SIP транки | 16 |
External Page (Внешнее оповещение) | 1 порт |
Internal Page (Внутреннее оповещение) | 35 зон |
Системный сокращенный набор (System Speed Dial) | 3000 номеров, 23 цифры в каждой ячейке |
Зоны (группы) системных ячеек сокращенного набора | 10 зон |
Персональный сокращенный набор | 100 номеров, 23 цифры в каждой ячейке (Макс. 4000 номеров) |
Ячейки памяти последних набранных номеров | 10 номеров, 23 цифры в каждой ячейке |
Повторный набор сохраненного номера | 1 номер длиной до 23 цифр |
Журнал вызовов (Исходящие/Входящие/Пропущенные вызовы) | 15 ~ 50, 23 цифры (программируется) |
Консоли DSS на абонента | 3 |
Буфер SMDR | 5000 |
Группы соединительных линий | 20 |
Количество групп абонентов | 40 |
Макс. количество абонентов в группе | 70 |
Группы перехвата вызовов | 50 |
Максимальное количество абонентов в группе перехвата | 140 |
Конференц-группы - Системные | 40 |
Конференц-группы - Абонент | 20 на абонента |
Пары Руководитель / Секретарь | 36 |
Коды авторизации | 500 (абонентские: 140, системные: 360) |
Максимальные значения емкости системы для блока KSUA.
Тип ресурса | Тип устройства | Максимальная емкость | Платы интерфейсов |
Внешняя сеть | KSUA: 4 порта аналоговых СЛ и 1 порт цифрового системного телефона (DKT) + 7 портов гибридных интерфейсов и 2 канала VoIP | ||
Аналоговые соединительные линии | 12 | 2 CH408 или 1 CH408 + 1 CS416 | |
Линии ISDN BRI | 4 (2B+D) и 4 аналоговых СЛ | 2 BH208 | |
Линии PRI/E1 | 0 |
| |
Каналы SIP | 16 каналов | 6 по лицензии + каналы модуля VVMU Каналы используются совместно с подключенными к системе IP и SIP-телефонами. | |
EKSU |
|
| |
Аналоговые соединительные линии | 12 | 2 CH408 или 1 CH408 + 1 CS416 | |
KSUA + EKSU |
|
| |
Аналоговые соединительные линии | 24 |
| |
Линии ISDN BRI | 4 (2B+D) и 16 аналоговых СЛ |
| |
Линии PRI | 0 |
| |
SIP-транк | 16 каналов |
| |
Абоненты | KSUA |
|
|
Цифровой системный телефон | 24 | 2 CH408 или BH208 или комбинация | |
SLT-телефоны | 31 и 1 цифровой системный телефон (DKT) | 1 (CH408 или BH208) + 1 CS416 | |
LIP / SIP | 32 | 6 по лицензии + каналы модуля VVMU Используются совместно с каналами SIP транков 16 одновременных вызовов | |
DECT | 48 | WTIB4 24 одновременных вызовов, 6 на одну базовую станцию | |
EKSU |
|
| |
Цифровой системный телефон | 24 | 2 CH408 | |
SLT-телефоны | 32 | 1 CH408 + 1CS416 | |
KSUA + EKSU |
|
| |
Цифровой системный телефон | 48 |
| |
SLT-телефоны | 63 и 1 цифровой системный телефон (DKT) |
| |
LIP / SIP | 32 | Для каждого SIP-телефона требуется отдельная лицензия | |
DECT | 48 |
| |
Максимальные значения емкости системы для блока KSUI.
Тип ресурса | Устройство | Максимальная емкость | Платы интерфейсов |
Внешняя сеть | KSUI: 0 портов аналоговых СЛ и 1 порт цифрового системного телефона (DKT) + 7 портов SLT-телефонов и 2 канала VoIP | ||
Аналоговые соединительные линии | 8 | 2 CH408 или 1 CH408 + 1 CS416 | |
Линии ISDN BRI | 6 (2B+D) | 2 BH208 + BRIU | |
Линии PRI/E1 | 30 каналов | 1 PRIU | |
SIP-транк | 16 каналов | 6 по лицензии + каналы модуля VVMU Каналы используются совместно с подключенными к системе IP и SIP-телефонами | |
EKSU |
|
| |
Аналоговые соединительные линии | 12 | 2 CH408 или 1 CH408 + 1 CS416 | |
KSUI + EKSU |
|
| |
Аналоговые соединительные линии | 20 |
| |
Линии ISDN BRI | 6 (2B+D) и 12 аналоговых СЛ |
| |
Линии PRI/E1 | 30 каналов |
| |
SIP-транк | 16 каналов |
| |
Абоненты | KSUI |
|
|
Цифровой системный телефон | 24 | 2 CH408 или BH208 или комбинация | |
SLT-телефоны | 31 и 1 цифровой системный телефон (DKT) | 1 (CH408 или BH208) +1CS416 | |
LIP / SIP | 32 | 6 по лицензии + каналы модуля VVMU Используются совместно с каналами SIP транков 16 одновременных вызовов | |
DECT | 48 | WTIB4 24 одновременных вызовов | |
EKSU |
|
| |
Цифровой системный телефон | 24 | 2 CH408 | |
SLT-телефоны | 32 | 1 CH408 + 1CS416 | |
KSUI + EKSU |
|
| |
Цифровой системный телефон | 48 |
| |
SLT-телефоны | 63 и 1 цифровой системный телефон (DKT) |
| |
LIP / SIP | 32 | Для каждого SIP-телефона требуется отдельная лицензия | |
DECT | 48 | ||
Компоненты системы iPECS eMG80.
Параметр | Плата | Описание |
KSU |
| Системный блок системы iPECS eMG80 – основной блок (KSU) и дополнительный блок (EKSU) |
KSUA | MBUA | 4 порта аналоговых СЛ, 1 порт цифрового системного телефона (DKT) и 7 портов гибридных интерфейсов Голосовая почта (2 канала / 1 час умолчанию, 8 каналов / 31 час макс.) VoIP (2 канала по умолчанию, 16 каналов макс.) |
KSUI | MBUI | 1 порт цифрового системного телефона (DKT) и 7 портов гибридных интерфейсов Голосовая почта (2 канала / 1 час умолчанию, 8 каналов / 31 час макс.) VoIP (2 канала по умолчанию, 16 каналов макс.) Слот для установки платы интерфейса ISDN PRI или BRI. |
EKSU | EMBU | 4 порта аналоговых СЛ и 8 портов гибридных интерфейсов |
Платы интерфейсов | eMG80-CH204 | Плата 2 портов аналоговых СЛ и 4 гибридных интерфейсов |
eMG80-CH408 | Плата 4 портов аналоговых СЛ и 8 гибридных интерфейсов | |
eMG80-CS416 | Плата 4 портов аналоговых СЛ и 16 SLT-телефонов | |
eMG80-BH104 | Плата 1 интерфейса ISDN BRI (2B+D) и 4 гибридных интерфейсов | |
eMG80-BH208 | Плата 2 интерфейсов ISDN BRI (2B+D) и 8 гибридных интерфейсов | |
eMG80-HYB8 | Плата 8 гибридных интерфейсов | |
eMG80-SLB16 | Интерфейсная плата 16 аналоговых однолинейных телефонов | |
eMG80-PRIU | Модуль 1 интерфейса ISDN PRI/E1R2 или T1 (30 или 24 каналов) | |
eMG80-BRIU2 | Интерфейсный модуль 2 интерфейса ISDN BRI (2B+D) | |
eMG80-WTIB4 | Плата интерфейса DECT – 4 порта для подключения базовых станций | |
Функциональные платы | eMG80-VVMU | 8 каналов VoIP, 4 канала голосовой почты, 1 час хранения сообщений голосовой почты по умолчанию плюс 15 часов - для активации функций VoIP, каналов голосовой почты и хранения сообщений голосовой почты требуется установка лицензии |
eMG80-MEMU | Модуль расширения памяти для каналов голосовой почты (15 часов) | |
eMG80-MODU | Модуль модема | |
MG-CMU4 | Плата 4 модуля определения импульсов тарификации, 4-канальная дочерняя плата для материнской платы MBU, дополнительной платы EMBU и аналоговых СЛ | |
DECT | GDC-600Be | Базовая станция DECT |
eMG80-RMB |
| Кронштейн для монтажа в 19" стойку (опция) |
Совместимость дополнительных плат и моделей системных блоков.
Доп. плата | KSUA | KSUI | EKSU | |
Платы интерфейсов |
|
|
| |
| eMG80-CH204 | ДА | ДА | ДА |
| eMG80-CH408 | ДА | ДА | ДА |
| eMG80-CS416 | ДА | ДА | ДА |
| eMG80-BH104 | ДА | ДА | НЕТ |
| eMG80-BH208 | ДА | ДА | НЕТ |
| eMG80-PRIU | НЕТ | ДА | НЕТ |
| eMG80-BRIU2 | НЕТ | ДА | НЕТ |
| eMG80-HYB8 | ДА | ДА | ДА |
| eMG80-SLB16 | ДА | ДА | ДА |
| eMG80-WTIB4 | ДА | ДА | НЕТ |
Функциональные платы |
|
|
| |
| eMG80-VVMU | ДА | ДА | НЕТ |
| eMG80-MEMU | ДА | ДА | НЕТ |
| eMG80-MODU | ДА | ДА | НЕТ |
| MG-CMU4 | ДА | НЕТ | ДА |
ПРИМЕЧАНИЕ.
В каждом основном системном блоке (KSU) может быть установлено до двух интерфейсных плат. Обратите внимание, что интерфейсные платы CS416, SLB16 или WTIB4 могут быть установлены в системный блок KSU только по одной.
В системном блоке KSUI для интерфейсных плат eMG80-PRIU и eMG80-BRIU2 используется специальный слот и может быть установлена только одна плата eMG80-PRIU или eMG80-BRIU2 .
Технические характеристики.
Параметр | Описание | Технические характеристики |
Процессор |
| M83261G, ARM11 двухъядерный (32 бит, 650МГц) |
Продолжительность работы батареи часов реального времени (RTC) |
| 7 лет |
PSU | Входное напряжение, переменный ток | 100~240 +/- 10% В переменного тока, 47-63 Гц |
Потребляемая мощность от сети переменного тока | 90 Вт | |
Предохранитель переменного тока | 2A 250В переменного тока | |
Выходное напряжение, постоянный ток | +5, -5, +27, +30В постоянного тока | |
Внешние батареи резервного питания | Входное напряжение | +24В постоянного тока (2 батареи +12В постоянного тока на каждый блок KSU) |
Предохранитель батареи | 5A 250В переменного тока | |
Ток зарядки | Не более 200мА | |
Максимальный ток нагрузки батареи резервного питания | Не более 3А (только KSU), не более 6А (KSU + EKSU) | |
Звонковый сигнал |
| 65В действующего напряжения, 25 Гц |
Реле внешних контактов |
| 1A 30В постоянного тока |
Входы внешнего источника музыки |
| 0 дБм, 600 Ом |
Порт внешнего оповещения |
| 0 дБм, 600 Ом |
Чувствительность определения вызывного сигнала |
| 30В действующего напряжения, 16-55 Гц |
Тональный набор (DTMF) | Отклонение частоты | Менее +/-1,8% |
Время нарастания | 5 мс | |
Длительность сигнала | Минимальная 50 мс, нормальная 100 мс | |
Межцифровой интервал | Минимальный 30 мс, нормальный 100 мс | |
Импульсный набор | Частота импульсов | 10 имп/сек |
Отношение импульс/пауза | 60/40% или 66/33% | |
Условия эксплуатации | Температура | 0 (o C) - 40 (o C) |
Влажность | 0~80% без образования конденсата | |
Размеры | KSU | 307 мм (Ш) х 294 мм (В) x126.6 мм (Г) |
Доп. системный блок (EKSU) | 307 мм (Ш) х 294 мм (В) x126.6 мм (Г) | |
Масса | KSU | 2.03 кг |
Доп. системный блок (EKSU) | 1.99 кг | |
MODU | Аналоговый модем | Bell, ITU-T, V.34 V.32BIS, V.90 |
Скорость передачи | Скорость передачи от 300 бит/с до 33 Kбит/с | |
Подключение | Автосогласование скорости передачи | |
VoIP | Интерфейс локальной сети | 10/100BaseT Ethernet (IEEE 802.3) |
Скорость передачи | 10/100 МБит/с (автосогласование) | |
Дуплекс | Полудуплекс или полный дуплекс (автосогласование) | |
VoIP-протокол | SIP и H.323 версия 2 | |
Сжатие речи | G.711/ G.726/ G729/ G.723.1 | |
Переключение голос/факс | T.38 | |
Подавление эха | G.165 |
Технические характеристики базовой станции DECT.
Параметр | Технические характеристики |
Электропитание | +30 В постоянного тока |
Пиковая мощность при передаче | 250 мВт |
Метод доступа / Дуплекс | TDMA/TDD |
Полоса частот | 1880~1900 МГц 1920~1930 Мгц (США) |
Разнесение каналов | 1,728МГц |
Метод модуляции | GFSK |
Скорость передачи | 1,152 МБит/с |
Максимальное расстояние от базовой станции до модуля WTIB4 | 600 м (двухпарный кабель типа "витая пара") |
