Плата цифрового интерфейса E1 (ISDN PRI), eMG80-PRIU

Плата PRI интерфейса для KSUI (специальный слот), максимально 1 шт.
Совместимость с АТС Ericsson-LG iPECS-eMG80.

Подробнее...

Скидка 14 %

60 000 ₽

вместо 70 000 ₽

Артикул: eMG80-PRIU

Наличие : Под заказ

Кол-во :

Купить в 1 клик

К сравнению В избранное

PRIU (Плата 1 порта интерфейса ISDN PRI - 30 каналов).

Плата интерфейсов ISDN PRIU обеспечивает стандартный интерфейс ISDN PRI или E1. Плата PRIU может быть установлена только в разъем CN2 материнских плат MBUI или MBUID. Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823. Плата PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц. Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы).

Плата PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии. Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы. Интерфейсная плата PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства).

Плата PRIU в режиме E1 поддерживает импульсный набор, тональный набор (DTMF) и сигнализацию MFC-R2 (на основе Рекомендации ITU-T Q.440-480).

Двухсекционный DIP-переключатель определяет тип схемы интерфейса: PRI или E1. Назначение режима TE или NT производится при программировании системы.

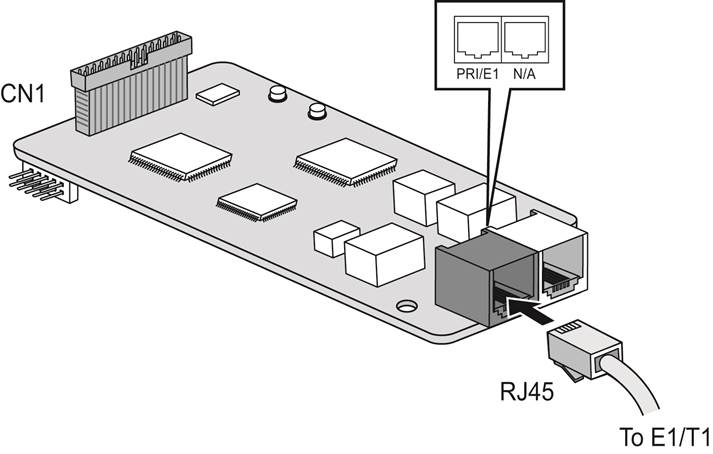

Коннекторы и модульные разъемы.

Разъем	Функции	Примечание
CN1	Для подключения к разъему CN2 на материнской плате MBUI или MBUID	40 контактов
MJ1	Линия PRI или E1R2	RJ45

DIP-переключатель.

Переключатель	Функция	Режим работы		Примечание
Переключатель	Функция	ON (ВКЛ)	OFF (ВЫКЛ)	Примечание
SW1-1	Режим E1R2 или PRI	E1R2	PRI	По умолчанию - OFF (ВЫКЛ)
SW1-2	Зарезервировано	-		По умолчанию - OFF (ВЫКЛ)

Документация

Характеристики окружающей среды.

Условия эксплуатации	Температура	0 (^oC) - 40 (^o C)
Условия эксплуатации	Влажность	0~80% без образования конденсата
