- Предназначена для расширения АТС: 8-внутренних гибридных абонентов.
- Совместимость с АТС Ericsson-LG iPECS-eMG80.

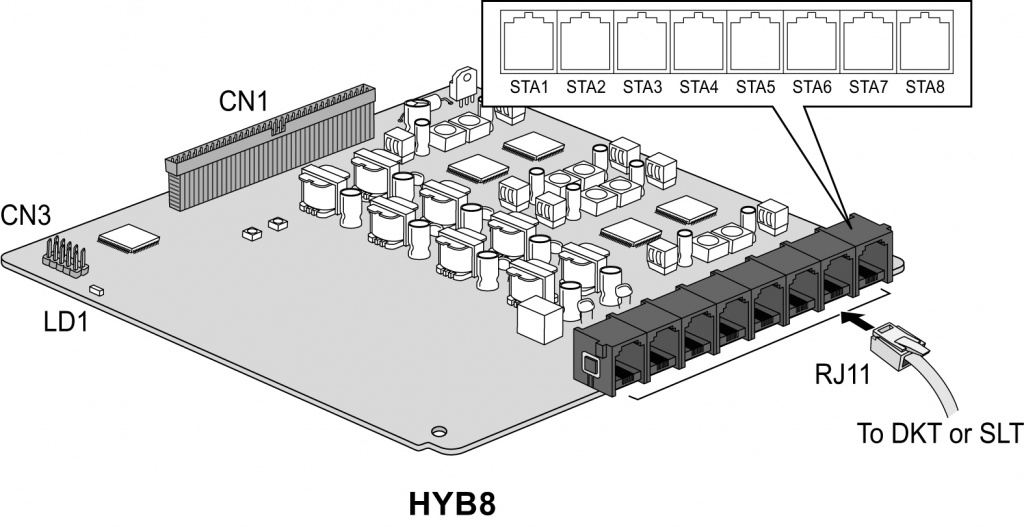

Плата интерфейса гибридных портов HYB8 имеет 8 гибридных портов (порты цифровых системных телефонов или SLT-телефонов). Плата может быть установлена в разъем CN1 системного блока KSU или EKSU для расширения количества абонентских портов в системе. Интерфейсная плата HYB8 не имеет дополнительных модулей расширения.
Коннекторы и модульные разъемы.
Разъем | Функции | Примечание |
CN1 | Переходный разъем для второй интерфейсной платы | 70 контактов |
CN2 | Для подключения к разъему CN1 материнской платы MBU | 70 контактов |
CN3 | Разъем CPLD JTAG для технологических нужд | 10 контактов |
MJ2 | 8 интерфейсов гибридных портов (цифровые системные или аналоговые SLT телефоны) | RJ11 |
Светодиодные индикаторы.
Индикатор | Цвет | Описание |
LD1 | Синий | Состояние абонентского порта Светится - Абонентский порт используется Выключен - Абонентский порт в состоянии ожидания |
Характеристики окружающей среды.
Условия эксплуатации | Температура | 0 (o C) - 40 (o C) |
Влажность | 0~80% без образования конденсата |
Максимальная длина абонентских линий.
Абонент | AWG 22 (0.65 mm) м | AWG 24 (0.5 mm) м |
Аналоговый однолинейный телефон | 5000 | 3300 |
Цифровой терминал | 500 | 330 |
