Плата 4-внешних линий и 16-аналоговых абонентов, eMG80-CS416

    • Предназначена для расширения АТС:  4-внешних линий и 16-внутренних аналоговых абонентов.
    • Совместимость с АТС Ericsson-LG iPECS-eMG80.

    Подробнее...

    Скидка 14 %

    30 000 ₽

    вместо 35 000 ₽

    eMG80-CS416

    Наличие : В наличии






    CS416 (Плата 4 портов аналоговых соединительных линий и 16 портов SLT-телефонов).

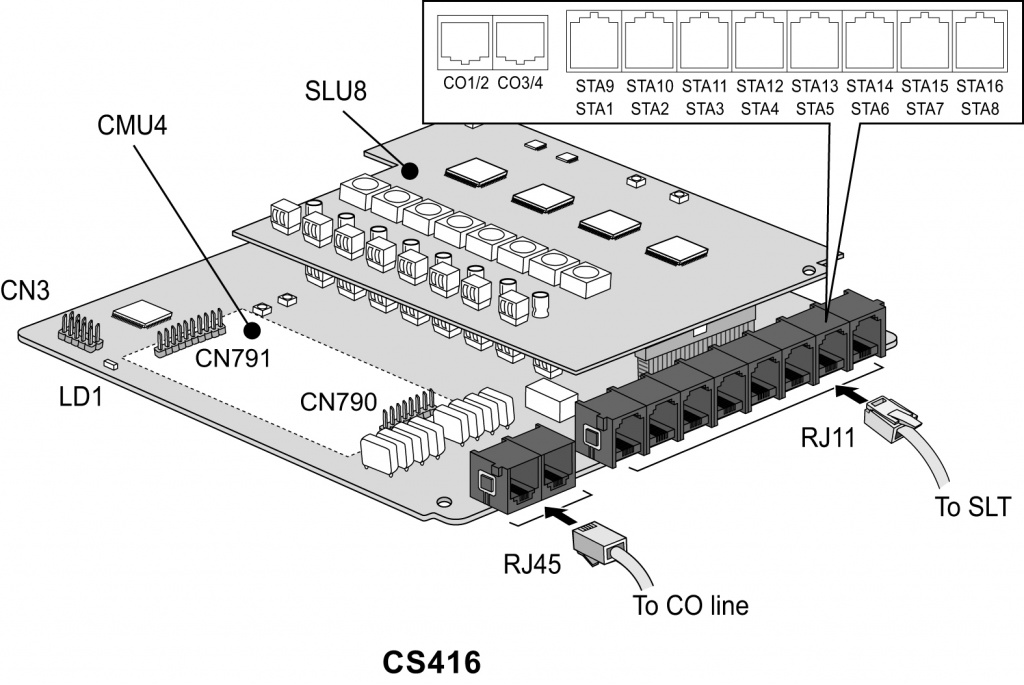

    Интерфейсная плата CS416 имеет четыре порта аналоговых соединительных линий и 16 портов SLT-телефонов (из них 8 портов обеспечиваются дочерней платой SLU8, уже установленной на заводе-изготовителе). Интерфейсная плата CS416 может быть установлена в разъем CN1 системного блока KSU или EKSU. Кроме того, для обеспечения функций тарификации вызовов на интерфейсной плате CS416 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.


    Обратите внимание, что интерфейсная плата CS416 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.





    Коннекторы и модульные разъемы.

    Разъем

    Функции

    Примечание

    CN2

    Для подключения к разъему CN1 первой интерфейсной платы

    70 контактов

    CN3

    Разъем CPLD JTAG для перспективных разработок

    10 контактов

    CN790 и CN791

    Для установки модуля MG-CMU4

    8 и 10 контактов

    MJ1-1 и MJ1-2

    Аналоговые СЛ (CO1 и CO2)

    RJ45

    Аналоговые СЛ (CO3 и CO4)

    MJ2

    16 портов SLT-телефонов

    RJ11







    Светодиодные индикаторы.

    Индикатор

    Цвет

    Описание

    LD1

    Синий

    Состояние абонентского порта

    Светится - Абонентский порт используется

    Выключен - Абонентский порт в состоянии ожидания

    Характеристики окружающей среды.

    Условия эксплуатации

    Температура

    0 (o C) - 40 (o C)

    Влажность

    0~80% без образования конденсата



    Параметры соединительных линий (CO).



    Чувствительность определения вызывного сигнала



    30В действующего напряжения, 16-55 Гц

    Тональный набор (DTMF)

    Отклонение частоты

    Менее +/-1,8%

    Время нарастания

    5 мс

    Длительность сигнала

    Минимальная 50 мс, нормальная 100 мс

    Межцифровой интервал

    Минимальный 30 мс, нормальный 100 мс

    Импульсный набор

    Частота импульсов

    10 имп/сек

    Отношение импульс/пауза

    60/40% или 66/33%



    Максимальная длина абонентских линий.



    Абонент

    AWG 22 (0.65 mm)

    м

    AWG 24 (0.5 mm)

    м

    Аналоговый однолинейный телефон

    5000



    3300
